在消失模铸造过程中，将消失模装在砂箱里是铸造过程重要的一步，这也是我们所说的装箱操作，要保证浇筑前模样组没有任何的脱落、开裂等缺陷，装箱的方法一定不能错误，那么消失模模具怎么装箱呢？下面龙尊小编就来给大家介绍下消失模装箱方法及注意事项，一起来看看吧。

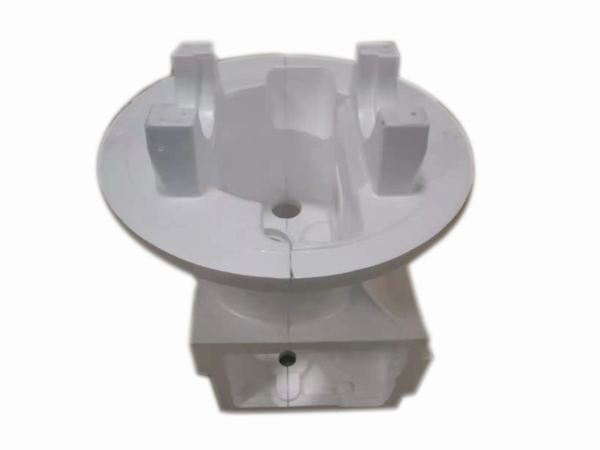

一、消失模装箱方法
1、装箱步骤
（1）首先将消失模模具埋入干燥的型砂中振实，然后浇道及冒口模样凸出砂箱平面；
（2）塑膜盖平砂箱面，浇道及冒口模样凸出穿破塑膜；
（3）在浇道及冒口模样周边塑膜上放适量粘结砂刮平，装上浇口杯。
（4）将砂箱摆好，然后接上真空管。
2、注意事项
（1）在装箱时模样组（模型+浇注系统）表面的涂料层不允许有任何脱落、裂纹和开裂，特别是在直浇道与横浇道结合处、横浇道与内浇道结合处、内浇口与铸型结合处，只要有松动、裂纹、连接不牢靠就有可能进砂。这就要求结合处强度要高、涂料要比较厚，浇注系统要有足够的刚性，必要时需设置拉筋或加固套。
（2）模样组放置于砂箱底砂上时应平稳，不允许悬空放置时即开始撒砂震动造型，以避免震裂涂料层。
（3）不要正对模样猛烈加砂，应先用软管加砂，震动振实时再用雨淋设备撒砂。开始震动造型时震动要轻微、震幅要小，等干砂埋住模样再大幅震动。
（4）在震动造型时浇注系统特别是直浇道时不允许掰、弯，以免涂料层破裂，要严密封闭直浇口以免进砂。消失模装箱时需要用到型砂，下面我们就来介绍下消失模装箱常用的型砂类型。
二、消失模装箱常用型砂
目前消失模铸造常用砂为硅砂、宝珠砂。
1、硅砂
硅砂又名石英砂。是以石英为主要矿物成分，根据开采和加工方法的不同分为人工硅砂及水洗砂、擦洗砂、精选（浮选）砂等天然硅砂。硅砂是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物，其主要矿物成分是SiO2，硅砂的颜色为乳白色或无色半透明状，硬度7，性脆无解理，贝壳状断口，油脂光泽，相对密度为2.65，其化学、热学和机械性能具有明显的异向性，不溶于酸，微溶于KOH溶液，熔点1750℃。颜色呈乳白色、淡黄、褐色及灰色，硅砂有较高的耐火性能。生产铸钢所用的硅砂，一般要求SiO2含量在95%以上。天然硅砂按照生产当地的习惯，将其分为“海砂”和“沉积砂”两种：
（1）海砂：是取自海边潮汐带附近的砂，杂质较多，SiO2含量在92%-97%之间，但是砂粒基本为圆形。海砂开采方便。
（2）沉积砂：大都沉积在海岸附近，矿点表面的覆盖土层大致厚1米，砂层一般在4~8米之间，供应的原砂SiO2含量大都在97%左右，砂粒主要为多角形。
2、宝珠砂
是石英砂的替代品，为人工造砂，其制造方法是以优质铝钒土为原料，经 煅烧、电熔、造粒、分筛等工艺而制成的，冷却后的宝珠砂为球形或接近于球形的颗粒，表面光滑。
综上，消失模装箱方法是首先将消失模模具埋入干砂中振实，浇道及冒口模样要凸出砂箱平面，塑膜盖平砂箱面，周边塑膜上放适量粘结砂刮平，将砂箱摆好后接上真空管。注意模样组放置于砂箱底砂上时应平稳，不要正对模样猛烈加砂等。而在装箱时我们常用的型砂有硅砂及宝珠砂。龙尊模具致力于打造优质实用的消失模铸造模具，模具采用三维设计，做工精良，如果您有需要，欢迎联系龙尊详询~
