消失模白模也叫作泡沫消失模，是现在铸造行业会使用的一种模具，也叫作消失模铸造，因为这种模具在铸造浇注的过程中会燃烧消失，所以也叫作
消失模模具，当然由此可知在铸造的时候每生产一个铸件就要消耗一个模具，所以铸件的质量好坏，模具也就是白模是有很大一部分原因的，所以消失模白模的质量是很重要的，只有质量达到合格标准的情况下，才会有可能生产出来合格的铸件，那么什么样的消失模白模是合格的呢？我们应该从哪些方面来判断呢？今天龙尊小编就来跟大家聊一聊这个问题，下面就一起来了解一下吧！
实际上的消失模铸造又称实型铸造，就是将与铸件形状与尺寸几乎一致的消失模白模浸刷涂料后，放置在沙箱中振动造型，在负压下浇铸。白模在高温下液化和气化，金属液取代白模的位置与形状，从而就会产生相同形状的铸件，而消失模白模是否合格也是直接影响铸件是否合格的标准之一，判断消失模白模是否合格，主要是从以下几点判断：
1、白模的重量及充填密度
首先，在满足白模强度和刚度的前提下，白模的重量越重越好。一般来说，合格的白模重量与铸件重量之比应该控制在1:300~1:330之间，并且白模各处的充填密度均匀一致。
2、白模的内部熔合
用手掰开白模，白模内部熔合致密，用手搓内部的珠粒，珠粒不会一粒粒的掉比较的紧实，不松动。

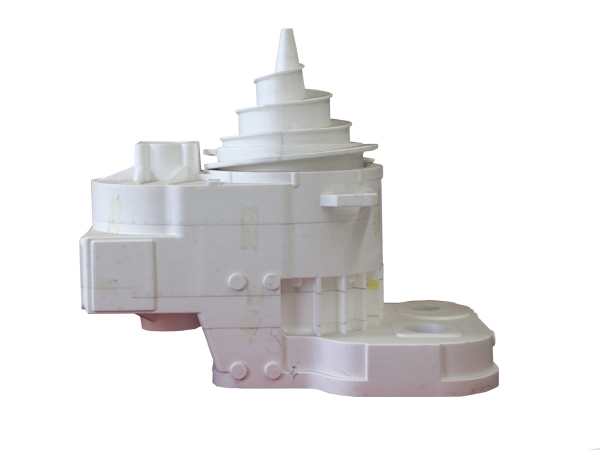

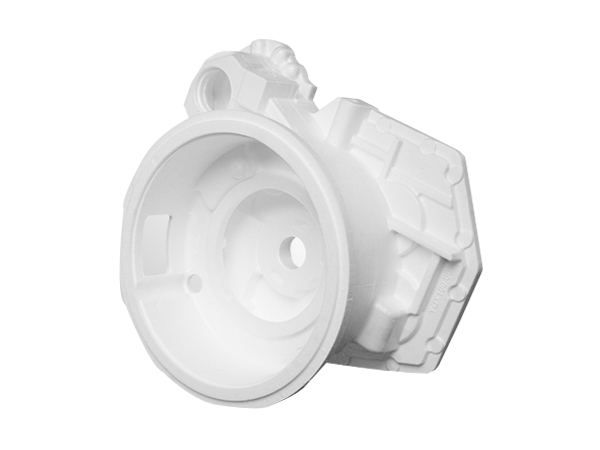

3、白模的外观质量
外观质量的话就是用眼观察，看白模表面是否光洁平整，表面珠粒熔合是否非常紧密，但不是封闭，要能够看出珠粒间的痕迹。
4、白模的水分及挥发分控制
白模的水分含量控制在1%以下（铸钢件白模要求在0.5%），烘干后的白模挥发分应控制在3%以下左右。
5、白模尺寸的稳定性
在这里必须明确一点，任何材质的白模都会收缩，所以尽量要在白模尺寸稳定性较好的时间内使用。一般是要在白模烘干后1~3个月内使用比较好。当然并不是说超出这个时间就不能使用，只是超出时限的白模在进行使用之前要再复测一下白模的尺寸是否合格，之后再进行使用。
以上就是什么样的消失模白模是合格的全部内容，因为消失模白模的合格性是影响着铸件完成度的，所以白模在生产铸造的时候一定要注意白模的重量及充填密度以及白模的外观，还有白模尺寸是否稳定等，这些都合格的情况下，才是一个真正的合格的消失模白模。今天龙尊小编的分享就是这些了，大家如果有什么疑问可以进行留言或者是电话咨询，龙尊消失模模具厂家欢迎您的咨询与留言！
