消失模铸造的过程中型砂是少不了的，型砂是铸造的重要材料之一，同时型砂的选用也是十分讲究的，如果型砂选用不对的情况下是会造成铸件出现缺陷的，所以选砂的时候一定要符合要求，现在的消失模铸造一般都会选用石英砂、硅砂或者是宝珠砂，其中宝珠砂受到大众的青睐，那么为什么都喜欢使用宝珠砂呢？宝珠砂有什么优点呢？今天龙尊小编就来跟大家聊一聊消失模铸造使用宝珠砂的好处及选砂要求，下面就一起来看看吧！
一、消失模铸造使用宝珠砂的好处
宝珠砂又叫做电熔陶粒，主要是对熔融状态下的优质煅烧铝矾土原料进行喷雾处理，得到形状为球状或接近球状、表现光滑的砂粒，现在在消失模铸造上使用较多。
1、因为宝珠砂由铝矾土熔融吹制而成，所以热膨胀系数小，用其配置型砂，铸件不会产生膨胀缺陷，这方面可以与锆英砂媲美。另外宝珠砂热导率大，耐火度高且呈中性，不与铁的氧化物等反应，不为金属液润湿，抗粘砂作用较强。粉化很少，回用再生性好，无矽粉危害，较为环保。

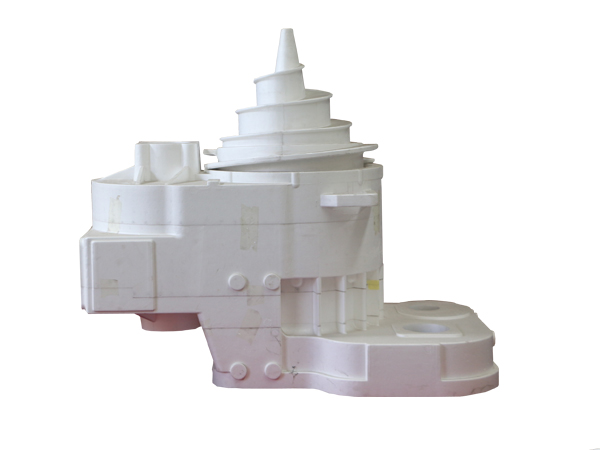

2、消失模铸造浇注期间将伴随着泡沫模样的裂解和燃烧，产生大量的气体或液态热解产物，因此砂子必须具有足够的透气性以防阻碍残留物的溢出，而宝珠砂的透气性是很不错的。
3、另外宝珠砂每年的损耗量在5%以下，吨铸件耗砂量为1.5~2kg,从而直接抵消了宝珠砂由于价格高而造成的高成本，大大降低了生产成本。
4、普通的硅砂作为消失模铸造用砂时，由于硅砂易破碎粉化，车间粉尘过多达不到环保的要求，也易使铸造工人产生职业病（硅肺病），采用宝珠砂净化了车间环境，保证了工人的身体健康，同时降低了铸件生产成本。
5、另外宝珠砂粒形为球形，流动性好及透气性高，能预防和减少夹渣、气孔等铸造类缺陷。
6、宝珠砂耐高温且属于中性材料，采用宝珠砂做消失模填充砂，不仅可已生产铸铁和铸钢，还可以生产高锰钢及耐热钢，对于生产多样化材质铸件厂家降低了原材料的采购成本。
二、消失模铸造选砂的要求
1、注意形状
消失模铸造用砂的是形状。一定要圆形砂粒，因为圆形砂粒，横向送砂性能好，比如宝珠砂，在生产试验过程中，可以横向送砂近200mm,而精致石英砂50mm都送不了，安息角达60°。圆形砂粒紧实时砂子下沉量非常小，宝珠砂每米下沉约30mm,人造石英砂可多达80mm.所以使用多角砂时，铸件折角处易长瘤子。
2、注意粒度均匀
粒度均匀的型砂透气性好，紧实下沉系数也低。粒度不均的砂，紧实下降量也大，然后再考虑耐火度等其它因素。
3、注意结晶水含量
一般的型砂在浇注后都可发现塑料薄膜下有大量水珠，距离铸件周围100-150mm左右的砂层像淋了水一样湿漉漉的。这是因为接触铸件的型砂内的结晶水挥发后，遇冷再度凝结成水的缘故，此时铸件表面会有大量气孔，同时涂料层下面会有积碳，像是燃烧不干净的样子；或是负压不够的样子，都是型砂中结晶水的原因。
4、注意圆整性透气性
为了保证消失模原砂有足够的流动性来填充泡沫模样的复杂深腔部位，再加上较厚的涂料层具有一定的机械强度来防止塌箱，因此消失模铸造要求原砂的圆整性要足够好。另外消失模铸造浇注期间将伴随着泡沫模样的裂解和燃烧，产生大量的气体或液态热解产物。因此砂子必须具有足够的透气性以防阻碍残留物的溢出。
以上就是消失模铸造使用宝珠砂的好处及选砂要求的全部内容，就以上内容来看使用宝珠砂的好处是有很多的，不管是透气性上还是粒型上等都是有很不错的表现的，所以大多选择使用宝珠砂 ，当然型砂在使用的时候还是要根据情况要求选择合适的型砂，这样才能够保证铸件的正常生产制作。今天龙尊小编的分享就是这些了 ，大家如果有什么疑问或者是需求都可以进行留言或者是电话咨询，龙尊
消失模模具厂家欢迎您的咨询与订购！
